前言

在上篇中我們介紹了血糖監測市場處于快速增長期，無創血糖是剛需。目前血糖儀歷經五代發展，國內外研究聚焦無創血糖。無創血糖檢測技術主要包括：血液替代物、利用光譜測量、能量代謝守恒。

本篇我們將對無創血糖檢測的相關產品進行梳理。

1. 血液替代物

1  智能隱形眼鏡

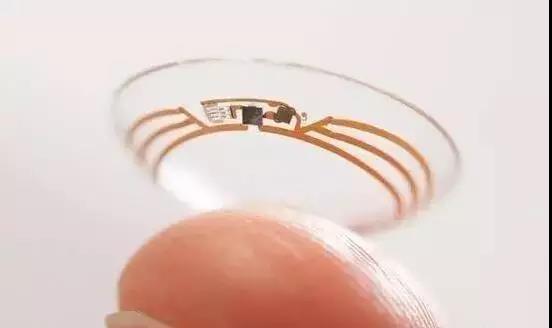

諾華制藥和谷歌于2年前達成合作，共同開發智能隱形眼鏡，目標是通過淚液中的葡萄糖來測量血糖，在這款智能隱形眼鏡中，含有一個能夠測量眼淚中血糖值的傳感器，眼淚將通過鏡片上的小孔流入血糖監測儀，檢測到的血糖信息通過鏡片中的微型天線發送到特定設備，更為有趣的是使用者只需照照鏡子，觀察眼鏡顏色的變化即可知道當下的血糖水平。

該項研究的關鍵點在于淚液中的葡萄糖濃度和血糖濃度的實時關聯度，雖然已經有多項研究致力于證明兩者之間的相關性，但是仍然存在葡萄糖濃度變化滯后，檢測誤差大，左右眼淚液存在差距，樣本收集有一定難度等問題。但讓人遺憾的是，在2016年11月，諾華卻表示將放棄這個項目，引得生物醫藥界一片嘩然，希望這不會是這一研究領域的終點。

2 通過組織液測算血糖含量

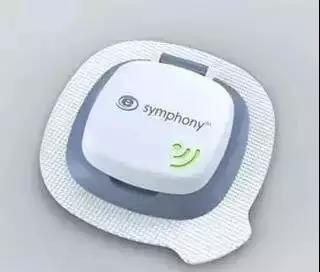

ECHO Therapeutics公司的Symphony血糖儀應用了皮膚透析方式采集皮下組織液這一方法實現血糖的連續監測。基本原理是使用一個電動研磨頭處理皮膚表面，將角質層磨去，到達接近真皮的程度，形成一個大約一角硬幣大小的圓形。再利用一個電化學傳感器裝置，將皮下組織液持續吸出來，測量其中的葡萄糖濃度，得到的數據以無線方式傳輸?shù)诫娔X、顯示屏或者智能手機，該產品可連續采集動態血糖數據，每個傳感器探頭使用壽命約24小時，主要針對住院患者使用。

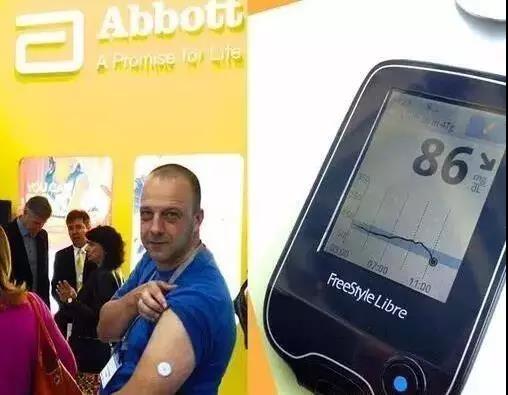

雅培公司的Free Style Libre Flash血糖監測儀是目前體積最小型的穿戴式血糖監測設備，血糖檢測儀由一個兩歐元大小的一次性圓形傳感器組成，通過一個長 5 毫米、寬 0.4 毫米的微型針頭和小膠貼固定于上臂外側，該傳感器具有防水功能，持續時間長達 14 天，讀數時，將配套的手持閱讀器置于傳感器上方，即可在一秒鐘內掃描獲得血糖測試結果，掃描可以隔著衣服進行，閱讀器中的血糖數據可保留 90 天。由于讀數時需要用手持閱讀器掃描傳感器，導至這款監測儀無法實現血糖的連續監測，也無法提供預警和夜間讀數。

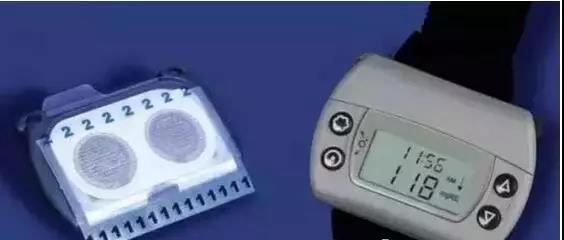

Mendosa 公司的產品 Gluco Watch是一款手表式血糖儀，其背面通過一層凝膠墊與人體皮膚接觸，凝膠中有兩個電極，使用時將電路接通就會產生一道微電流通過皮膚，皮下組織中的帶電離子在電場的作用下能夠遷移至體表，遷移到體表的葡萄糖通過凝膠中包埋的葡萄糖氧化酶反應，產生電信號，可被檢測到并且用于計算出組織中的葡萄糖水平，從而推算出血糖濃度。但其對人體的生理狀況有很高的要求，皮膚出汗、環境溫度、靜電干擾和短路等因素都會影響測定結果，引起誤差。由于有報道指出該產品上市后，有些患者在使用過程中因?yàn)槟z墊接觸部分會導至局部皮膚出現一定的刺激癥狀而感到不適，導至該產品已經被 FDA 要求召回。

Dexcom公司的G5移動連續血糖監測系統在2016年12月通過了FDA擴大使用范圍的申請，允許其在2歲及以上的糖尿病患者中替換指尖針刺血糖測試來決定糖尿病的治療方案。這款產品由三部分組成：感應器，測量皮膚下流體中的葡萄糖；傳感器，緊貼在感應器上，負責將數據傳送給接收器，實時結果每五分鐘通過無線發送到專用接收機和運行移動應用的兼容移動設備上（例如，智能手機或平板電腦，以及Apple Watch）；接收器，將血糖水平展示給用戶，其水平高低伴隨著顏色變化。使用這款產品的風險包括：該裝置提供的信息不準確，硬件或設置問題使得警報失效，以及貼片裝置周圍皮膚刺激或紅腫，因而在用于做出治療決定時，用戶必須使用指尖血液樣品至少每12小時校準一次。

InvernessMedical Technology 的LifeGuide System，為一種皮下間質液型血糖儀，測試樣品采集不用通常的手指法，而是通過手臂采集。

MegneticDiagnotics 的Multi-analyte Meter，設計者試圖用一種類似磁共振成像原理的裝置，對手指、手臂或其他部位采集到的體液，用射頻及磁場對體液中的分子進行分析。但目前僅處于試驗室研究階段，公司未宣布何時能進展到臨床試驗階段。

NIMOS公司的NIMOS(noninvasivemonitoring system)，為皮下間質液型血糖儀，測試樣品通過一個微型吸盤，從皮膚上吸取。吸盤內裝有血糖傳感器，并有電纜，與主機連接。

小結
血液替代物這一無創血糖的檢測方法，未來研究首先是要著力于提高血糖儀的精度，使其達到 FDA 所要求的13. 2% 以內的平均相對誤差( MARD)，其次是提高患者的使用體驗滿意度，主要包括使用時間的延長、校準次數的減少、使用舒適度的提高以及價格的降低等方面，再而是尋找其他可以實時準確反映血糖濃度的血液替代物。對于目前較為成熟的通過組織液測算血糖濃度方法，研究重點是如何避免免疫反應導至皮下針管式反應器的堵塞，以及延長反應器的使用時間。

2. 利用光譜測量

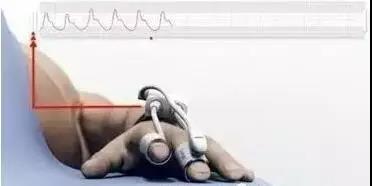

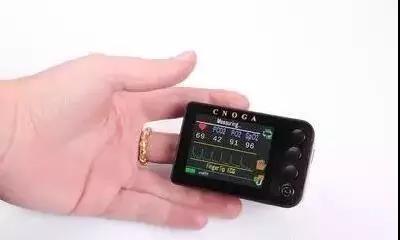

以色列 CNOGA 公司的 Tensor Tip CoG 無創血糖儀，主要是通過二極管發出的光，照射指尖并被部分吸收后，檢測剩余的光信號，然后經過處理器計算光信號與血糖之間的相關性，推算出血糖的濃度。但該血糖儀在使用前需要至少一周的校準時間，進行超過 100 次的侵入性血糖數據和超過 50 次的非侵入性光信號數據采集，才能開始非侵入性血糖監測。以這款產品目前的精確度來看，它不能單獨使用作為診斷和治療糖尿病的獨立指標，仍然需要和侵入性血糖監測儀聯合使用，因此具有很大的局限性和不足。

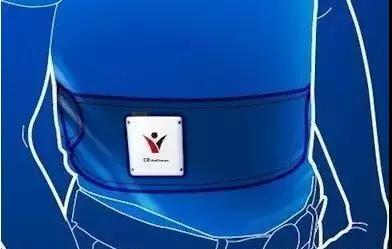

C8 MediSensors 公司開發出一種利用拉曼光譜法的無創血糖測量?jī)xHG1-c。這一方法是用一根腰帶緊貼皮膚束在腰間，工作時設備發射一束單色光照射皮膚，接收檢測返回的頻譜，根據光的吸收從而計算出血糖值。血糖儀獲取的測量結果會通過藍牙方式發送至患者的智能手機并儲存，當血糖值過高或者過低的時候，血糖儀可自動發出警報，提示可能存在的風險。C8公司2009年的一篇論文中提到其血糖儀的準確性的克拉克錯誤網格分析（CEG）結果為92%的臨床準確和良性誤差。

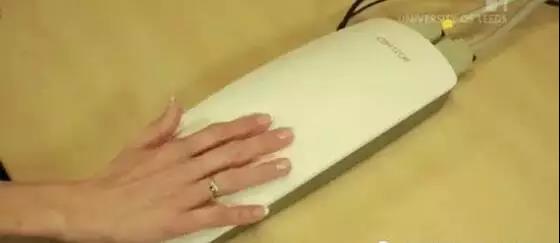

利茲大學與NetScientific投資的公司Glucosense Diagnostics，這款無創血糖儀使用了新型激光傳感器，傳感器是利茲大學Jose教授潛心研究多年的研究成果。當用戶將手指放在儀器正中央的離子納米石英玻璃時，會有紅外線低功率激光沖擊手指皮膚，發出熒光再反饋到機器，通過不同的光反饋?zhàn)x取用戶手指中的血糖含量，整個測量過程僅需30秒。這款血糖檢測技術入圍英國2012年Medipex NHS獎。

BiocontrolTechnology公司的Diasensor 1000，利用近紅外光對皮膚的反射，從反射光強度變化，讀出血糖值。美國FDA尚未批準，但歐洲已批準上市。

Samsung Fine Chemicals公司的Glucontrol GC 300，為近紅外式便攜式機，以電池為能源。測試時，患者只需將手指放在紅外傳感器上數分鐘，即可得到結果。

LifeTracSystems的SugarTrac，為無創紅外頻譜分析型，此裝置插在耳道上，并向鼓膜發射不同波長的紅外光，然后，將不同波長的反射信號進行分析、計算，從而求出血糖值。設計者認為鼓膜微循環系統具有更多的血糖特征，故此，希望從鼓膜采集到的信號，能更精確地反映血糖值。

小結
目前光譜測量法血糖儀研發最大的瓶頸是精度較差的問題，這主要是由于還沒有找到一種對測量血糖值最為有效的檢測光譜長度，當前使用的光譜頻率大多同時也會非特異性地被血液中的其他成分所吸收，對測量信號造成干擾，如果這一瓶頸能得到有效突破，光譜測量法血糖儀將得到跨越式發展。

3. 能量代謝守恒法

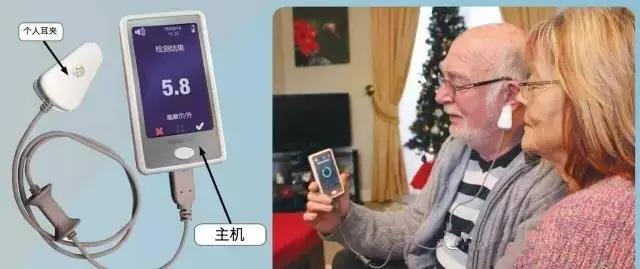

2014 年以色列Integrity Application 公司發布了一款基于能量代謝守恒原理的無創血糖儀 Gluco Track(糖無忌)。該產品主要由主體和耳夾兩部分組成，主體包括顯示屏、操作面板以及信號輸入及接收處理器，耳夾則由傳感器和校正電路組成。血糖信息由耳夾獲取并傳至主體部分進行處理后轉化成血糖值方便使用者讀取記錄。Gluco Track 綜合應用了超聲技術檢測耳垂毛細血管中的血流速度、電化學技術測量組織的電導率變化以及檢測組織的熱量傳輸來進行血糖的檢測。根據該公司發布的數據，該產品的克拉克誤差網格分析結果為 96% ，而平均相對誤差(MARD)為25%。但據應用反饋顯示，當血糖值較高時計算結果不夠理想，因此該產品的市場反應并不熱烈。

小結
能量代謝守恒法未來需要攻克的技術包括2個方面，其一，提高參數測量的精確度和穩定性，以減少血糖測量中的干擾因素，重點需要研發靈敏度和準確度更高的感應器；其二，探尋抗干擾能力更強、精準度更高的血糖值推算方法和模型，以提高檢測結果的精度。

4. 結語

血糖值是糖尿病患者調整飲食和用藥的最重要指標，對于重癥糖尿病患者而言，更是注射胰島素用量的指導標準，故而，血糖值的精確度和及時性都非常關鍵，但遺憾的是，目前尚未出現精確度和及時性都滿足標準的無創血糖產品。究其原因，一方面是傳感器的靈敏度、信噪比達不到要求，且信號易受其他因素干擾；另一方面，人體生理背景復雜多變，個體之間存在種種差異，測量部位的不同都會影響無創血糖的測量結果?；谶@些局限，現有的產品大多只能作為血糖數值異常的預警設備。盡管無創血糖的前景誘人、市場廣闊，但距離它真正可以造福于廣大糖友的那一天，仍然有漫長的一段道路。
