近日，美國OmniVision技術公司研發的一款微型醫學影像傳感器贏得了吉尼斯世界紀錄，被稱為世界上“最小的商用圖像傳感器”。

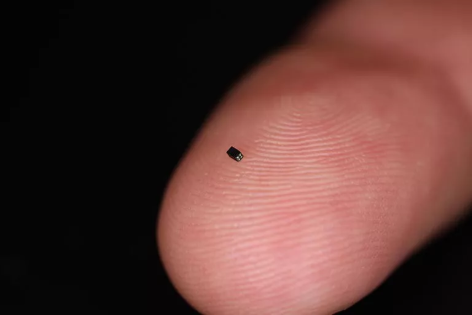

那么這款商業上最小的成像設備到底有多小？OV 6948的大小只有0.575毫米x 0.575毫米x 0.232毫米！倘若你看到它的尺寸數值還是沒有一個具體的概念，不妨來看看由它集成的微型相機模塊與一粒胡椒的對比，這樣是不是很明顯呢：

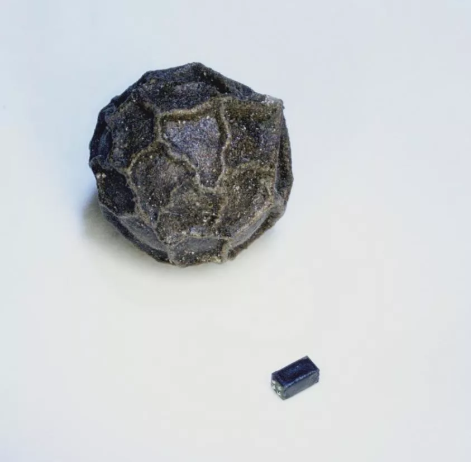

一粒胡椒旁邊的微型相機模塊

OV 6948最初是為小外徑醫用內窺鏡和導管而開發的，利用OmniVision技術公司獨有的OmniBSI?+像素技術，它具備最佳的圖像質量和微光性能。OV 6948有一個1/36英寸的光學格式和圖像陣列，能夠以每秒30幀的速度完成200×200像素的采集，即使是微光環境(1000 mV/lux-sec靈敏度)下也能夠工作良好，在顏色保真度、銳度和低噪聲方面都保證了優良的圖像質量。該傳感器還可以方便地集成4針接口和模擬數據輸出，能夠以最小的信號噪聲傳輸高達4米的數據?？芍^是在最小的模具尺寸上提供了最高的分辨率。

插入人體最細靜脈，助力外科手術

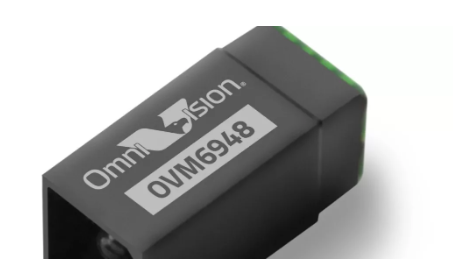

OmniVision公司還設計了集成OV 6948圖像傳感器的OVM 6948-Rala攝像機。它可以提供高品質的圖像，優秀的低照性能可以幫助減少led的發熱，改善感光度。它也允許使用優于競爭的同級前照式相機的優秀鏡頭，另外這個擁有OmniBSI+?技術的彩色模擬相機在生產中很容易校準，4-pin的接口簡化了集成難度，易于流程化，縮短了流向市場的時間，同時也降低了成本。

這款相機可以插入人體最細的靜脈，從而幫助外科醫生進行手術。其相機單元能夠提供120°的寬視角以及3mm至30mm的景深。

助力一次性醫用內窺鏡的應用

過去，微型手術是以看不見的方式或者在低畫質的光釬鏡下完成的。隨著微創手術應用范圍的擴大，內窺鏡的市場需求逐年增加。而由于現有的相機體型相對較大，設備重復使用而造成的交叉感染風險是一個很值得擔憂的問題。此前，器械之家對這一問題進行過詳細的介紹，詳情請看（醫療器械市場觀察：內窺鏡交叉感染嚴重，如何破局？）；再者，維修、測試設備和其他臨床醫生等待再處理內窺鏡的停機時間相關的費用成本很高，這兩大因素都推動著可重復使用內窺鏡到一次性內窺鏡的轉變。

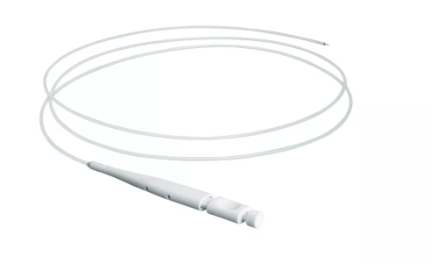

一次性內窺鏡

利用其獨特的高效經濟的晶圓級封裝技術，OVM6948使得一次性的醫用圖像設備批量生產有了可能。此外這些擁有200x200或者40k 像素的完整的模組可以集成到直徑差不多1.0mm的導管或者內窺鏡內，可以從身體狹窄的血管內部拍攝神經、眼科、耳鼻喉科、心臟、脊柱、泌尿外科、婦科和關節等手術所需的高質量圖像。從而為一次性導線、導管和內窺鏡提供了一種緊湊、高質量的解決方案，很大程度上能夠緩解一次性內窺鏡單價昂貴以及圖像質量差的問題。

提高患者舒適度，允許延長手術時間

此外，由于這款微型傳感器的功耗較低，而且在內窺鏡遠端產生的熱量較少，這就在一定程度上提高了病人的舒適度，從而允許了更長時間手術的進行。

多方面拓展應用

據悉，除了可以應用于一次性醫用內窺鏡，這款微型醫學影像傳感器還可應用于空間受限的牙科、獸醫、物聯網(物聯網)乃至可穿戴設備、法醫設備和工業設備等多個方面。

在這種微型醫學影像傳感器的幫助下，也許在不久的將來，我們身體的健康狀況能更快更容易地通過實時的視頻影像得到有效的監控和檢查。當然，作為最小的商業圖像傳感器，其使用場景目前來說還有所局限，隨著技術愈加成熟，說不定日后會集成更多的功能，比如心電監護等，你怎么看？
